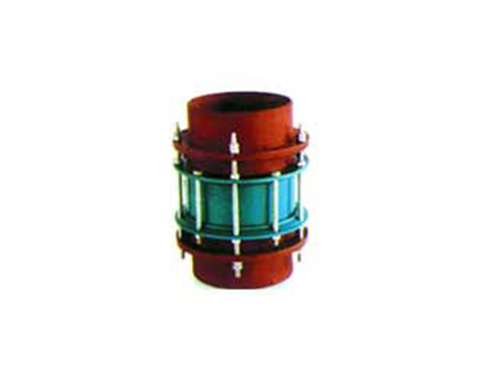

伸縮器介紹
伸縮器也稱伸縮節、膨脹節、補償器。伸縮器在一定范圍內可軸向伸縮,也能在一定的角度內克服管道對接不同軸向而產生的偏移,能極大的方便閥門管道的安裝與拆卸，在管道允許伸縮量中可以伸縮,一旦越過其伸縮量就起到限位的作用,確保管道的運行。伸縮器在一定范圍內可軸向伸縮,也能在一定的角度內克服管道對接不同軸向而產生的偏移,能極大的方便閥門管道的安裝與拆卸，在管道允許伸縮量中可以伸縮，一旦越過其伸縮量就起到限位,確保管道的運行。
主要為保障管道運行，具有以下作用：補償吸收管道軸向、橫向、角向熱變形；吸收設備振動，減少設備振動對管道的影響；吸收、地陷對管道的變形量。
1. 該產品為各種給排水管道、水塔、水泵、水表、閥門的安裝拆換提供了極大方便，給長距離管路因溫差伸縮起到了很好的調節作用。
2. 法蘭連接采用 GB4216.3 －4126.5 標準。
3. 如選用其它規格可另行生產。
| 公稱通徑DN | 管子外徑 | 外形尺寸 | 伸縮量△L | n-Th | ||||
| DW | D | D | L | L1 | 0.6-1.6MPa | 2.5MPa | ||
| 65 | 76 | 76 | 155 | 645 | 180 | 90 | 2-M12 | 2-M12 |
| 80 | 89 | 89 | 165 | |||||
| 100 | 108 | 108 | 190 | 2-M16 | ||||
| 114 | 114 | 195 | ||||||
| 125 | 133 | 133 | 215 | |||||
| 140 | 140 | 225 | ||||||
| 150 | 159 | 159 | 245 | 2-M16 | 3-M16 | |||
| 168 | 168 | 255 | ||||||
| 200 | 219 | 219 | 310 | 645 | 180 | 90 | 2-M16 | 3-M16 |
| 250 | 276 | 276 | 375 | 3-M20 | 4-M20 | |||
| 300 | 325 | 325 | 440 | 655 | 220 | 110 | 5-M20 | |
| 350 | 377 | 377 | 490 | 4-M20 | ||||
| 400 | 426 | 426 | 540 | |||||
| 450 | 480 | 480 | 590 | 5-M20 | 6-M20 | |||
| 500 | 530 | 530 | 645 | |||||
| 600 | 630 | 630 | 750 | |||||
| 700 | 720 | 720 | 850 | 6-M20 | 7-M20 | |||
| 800 | 820 | 826 | 965 | 1075 | 290 | 150 | 6-M24 | 8-M24 |
| 900 | 920 | 926 | 4065 | 7-M24 | 9-M24 | |||
| 1000 | 1020 | 1026 | 1165 | |||||
| 1200 | 1220 | 1226 | 1365 | 8-M24 | 10-M24 | |||
| 1400 | 1420 | 1428 | 1590 | 9-M27 | 12-M27 | |||
| 1500 | 1520 | 1528 | 1690 | |||||
| 1600 | 1620 | 1628 | 1795 | 10-M27 | 14-M27 | |||
| 1800 | 1820 | 1828 | 2000 | 11-M27 | 15-M30 | |||
| 2000 | 2020 | 2030 | 2200 | 12-M27 | 16-M30 | |||
| 2200 | 2220 | 2230 | 2420 | 13-M27 | ||||
| 2400 | 2420 | 2430 | 2635 | 14-M30 | ||||
| 2600 | 2620 | 2630 | 2835 | 15-M30 | ||||
| 2800 | 2820 | 2830 | 3040 | 16-M33 | ||||
| 3000 | 3020 | 3030 | 3240 | 17-M33 | ||||
| 3200 | 3220 | 3230 | 3440 | 1130 | 400 | 260 | 18-M33 | |
| 3400 | 3420 | 3432 | 3640 | 19-M33 | ||||
| 3600 | 3620 | 3632 | 3860 | 20-M33 | ||||
| 3800 | 3820 | 3832 | 4080 | 20-M36 | ||||
| 4000 | 4020 | 4034 | 4300 | 21-M36 | ||||
安裝簡要說明：SSJB-3型壓蓋式限位伸縮接頭，適用于兩邊均與管道，安裝時松開壓蓋螺母，調整至安裝長度后把兩端的短管與管道，用對角法均勻擰緊螺母，調整好防脫螺母即可。
